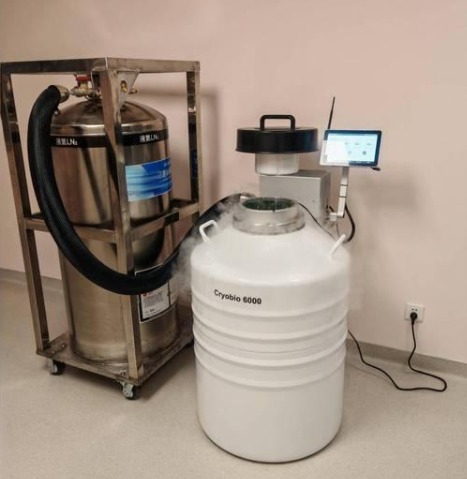

杜瓦瓶又稱焊接絕熱氣瓶，是依托低溫絕熱技術研制的專用承壓存儲設備，可長期穩定儲存液氮、液氧、液氬、液態二氧化碳等低溫液化氣體，廣泛應用于工業氣體供應、生物醫療低溫存儲、科研低溫試驗、航空航天、冷鏈運維等諸多領域。區別于普通壓力容器，杜瓦瓶最核心的技術特性是超低漏熱、長效保冷，能夠最大程度抑制外界熱量侵入，減少低溫介質汽化損耗，實現低溫介質的長時間存儲與短途轉運。為深入理解杜瓦瓶保冷機制、規范設備選型與運維，本文系統解析杜瓦瓶的隔熱結構、多級隔熱原理、熱量傳遞抑制機制及工況影響因素，為工程應用與設備管理提供技術支撐。

　　一、低溫?zé)崃總鬟f的核心形式

　　自然界熱量傳遞主要分為熱傳導、熱對流、熱輻射三種方式，低溫環境下的熱量侵入同樣遵循該熱力學規律，也是導致杜瓦瓶?jī)?nèi)低溫介質汽化、冷量損耗的根本原因。常規容器無法實現低溫保冷，核心短板就是無法有效阻隔三種熱量傳遞途徑。

　　熱傳導是通過介質分子、原子的熱運動傳遞熱量，杜瓦瓶?jī)?nèi)外結構的固體連接、殘留氣體分子均會產生導熱換熱;熱對流是氣體流體流動引發的熱量交換，容器內部空氣流動會持續將外界常溫?zé)崃繋氲蜏厍惑w;熱輻射是物體通過電磁波傳遞熱能，常溫環境的紅外輻射可穿透腔體傳遞熱量至低溫介質。杜瓦瓶的隔熱設計，本質是通過復合結構全方位阻斷熱傳導、熱對流、熱輻射三類換熱路徑。

　　二、杜瓦瓶核心隔熱結構組成

　　現代工業杜瓦瓶均采用雙層夾層真空絕熱結構，由內膽、外殼、真空夾層、多層隔熱材料、支撐結構、尾管密封組件六大核心部分組成，各結構分工協作，形成多級隔熱防護體系，是實現長效保冷的結構基礎。

　　內膽為承壓工作層，直接接觸低溫液化氣體，采用高強度不銹鋼材質，具備耐低溫、抗脆裂、承壓能力強的特性;外殼為外部防護層，隔絕外界環境，保護內部真空結構與隔熱材料;夾層為核心隔熱區域，通過抽真空去除空氣介質;夾層內部填充多層復合隔熱材料，搭配低導熱支撐結構，最大限度降低熱量傳遞效率，整體結構實現了“承壓、防護、隔熱”三位一體的設計邏輯。

　　三、杜瓦瓶多級隔熱技術原理

　　杜瓦瓶并非依靠單一結構隔熱，而是通過真空隔絕、多層輻射屏蔽、低導熱支撐、密封鎖溫四重技術疊加，全方位抑制熱量侵入，構成完整的低溫絕熱體系，具體原理如下：

　　1. 真空隔熱：徹底阻斷氣體導熱與對流換熱

　　真空絕熱是杜瓦瓶最核心的隔熱技術。常規常壓環境下，空氣是熱量傳遞的主要介質，空氣分子的熱運動與流動會持續傳遞熱量。杜瓦瓶在內外膽夾層中通過高真空抽制工藝，將夾層氣壓降至10?3Pa級高真空狀態，幾乎完全抽除夾層內的空氣分子。

　　真空環境下，夾層內無氣體介質，徹底切斷了氣體熱傳導與熱對流兩大換熱路徑，杜絕了空氣流動帶來的熱量交換，消除了90%以上的常規熱量侵入，是杜瓦瓶實現超低漏熱的核心保障。真空度越高，夾層殘留氣體越少，隔熱性能越優異，低溫介質汽化損耗越低。

　　2. 多層纏繞隔熱：屏蔽熱輻射換熱

　　高真空環境僅能阻斷傳導與對流，無法阻隔熱輻射換熱。為解決真空環境下的輻射漏熱問題，杜瓦瓶夾層內部會纏繞多層鋁箔復合隔熱材料(多層絕熱膜)，形成密集的輻射屏蔽層。

　　該材料具備高反射、低輻射的特性，可對環境紅外熱輻射進行多次反射與阻隔，大幅降低輻射換熱效率。多層隔熱層相互疊加，層層屏蔽熱輻射，能夠?qū)⒄婵窄h(huán)境下剩余的輻射漏熱降低兩個數量級以上，完美彌補真空隔熱的技術短板，實現全維度阻熱。這種真空+多層隔熱的復合結構，也被行業稱為“真空多層絕熱技術”，是目前低溫隔熱領域最成熟、最高效的技術方案。

　　3. 低導熱支撐結構：弱化固體熱傳導

　　杜瓦瓶?jī)?nèi)外膽無法完全分離，必須通過專用支撐結構固定連接，而固體金屬會產生高強度熱傳導，是罐內漏熱的重要短板。為解決該問題，杜瓦瓶摒棄了常規金屬支撐件，采用玻璃鋼、環氧玻璃纖維等超低導熱系數復合材料作為內外膽支撐、吊托結構。

　　這類材料導熱系數遠低于不銹鋼、碳鋼金屬材料，同時采用細長桿、懸空式優化結構，最大程度縮短導熱截面積、延長導熱路徑，大幅弱化固體橋梁的熱傳導效應，將結構性漏熱降至最低，避免內外膽剛性連接帶來的熱量快速侵入問題。

　　4. 密封與吸附鎖溫：維持長效隔熱性能

　　杜瓦瓶夾層為密閉真空腔體，長期使用過程中，內膽、外殼材質會微量解析氣體，外界水汽也可能微量滲透，導致夾層真空度下降、隔熱性能衰減。為此，杜瓦瓶夾層底部?jī)?nèi)置專用吸氣劑、吸附劑，可長期吸附夾層內微量殘留氣體、解析氣體與水汽。

　　同時瓶體采用全焊接密封工藝，尾管、瓶口等關鍵部位采用高精度密封結構，杜絕漏氣、泄壓?jiǎn)栴}，長期維持夾層高真空狀態，保障杜瓦瓶隔熱性能不隨使用時間大幅衰減，實現數年長效穩定保冷。

　　四、影響杜瓦瓶隔熱性能的關鍵因素

　　基于上述隔熱原理，杜瓦瓶的實際保冷效果受多項工況與設備狀態影響，是設備運維的核心關注點。首先是真空度，真空度衰減是隔熱性能下降的首要原因，磕碰、銹蝕、密封失效均會導致真空泄漏，漏熱大幅增加;其次是多層隔熱層完整性，罐體變形、擠壓會導致隔熱層褶皺、破損、脫落，輻射屏蔽效果失效;再次是支撐結構狀態，支撐件破損、形變會改變導熱路徑，增加結構性漏熱;最后是使用環境，高溫、高濕、強暴曬環境會加劇熱輻射與外部熱交換，小幅提升介質汽化損耗。

　　五、隔熱原理對應的工程應用價值

　　杜瓦瓶的多級復合隔熱原理，決定了其低溫存儲的核心優勢，具備極高的工程實用價值。依托真空多層絕熱技術，杜瓦瓶靜態蒸發率極低，常規210L立式杜瓦瓶液氮日蒸發量可控制在極低范圍，大幅減少低溫介質損耗，降低使用成本;穩定的隔熱性能可維持瓶?jī)?nèi)低溫環境恒定，避免溫度波動導致的介質性能變化、樣本失效等問題;同時優異的隔熱結構可避免瓶體外殼結霜、結冰，杜絕低溫凍傷隱患，提升設備使用安全性。

　　在設備選型與運維中，可基于隔熱原理精準判斷設備故障：瓶體異常結霜、介質汽化過快、保冷時長驟減，基本可判定為夾層真空失效或隔熱層破損，需及時檢測維修。

　　杜瓦瓶的隔熱核心原理為真空多層復合絕熱技術，通過高真空結構阻斷氣體熱傳導與熱對流，依托多層隔熱膜屏蔽熱輻射，借助低導熱復合材料弱化固體結構性漏熱，搭配吸附密封系統維持長效隔熱狀態，全方位阻隔外界熱量侵入罐體。區別于普通保溫設備，杜瓦瓶實現了三種熱量傳遞路徑的全面抑制，具備超低漏熱、長效保冷、安全穩定的技術優勢。在實際工業、科研應用中，深入掌握其隔熱原理，能夠規范設備使用、運維與故障判定，有效延長設備使用壽命，降低低溫介質損耗，保障低溫存儲與供氣工況的穩定運行。
